Visual Effect Graph 筆記(煙霧)

教學來源: https://www.youtube.com/watch?v=R6D1b7zZHHA

Visual Effect Graph 是Unity新出的粒子系統，是透過GPU運算來產生粒子，相較以往的particle system，可以運算大量的粒子，因此可以做出高質感的特效，但參數相當多，難度也頗高。

這個系統必須使用HDRP渲染，並限制在Unity 2018.3以上版本才能作用，在使用VG時跟SG(Shader graph)一樣，確認package manager，HDRP與Visual Effect 版本一致並且相同，不然很容易有奇怪的錯誤。

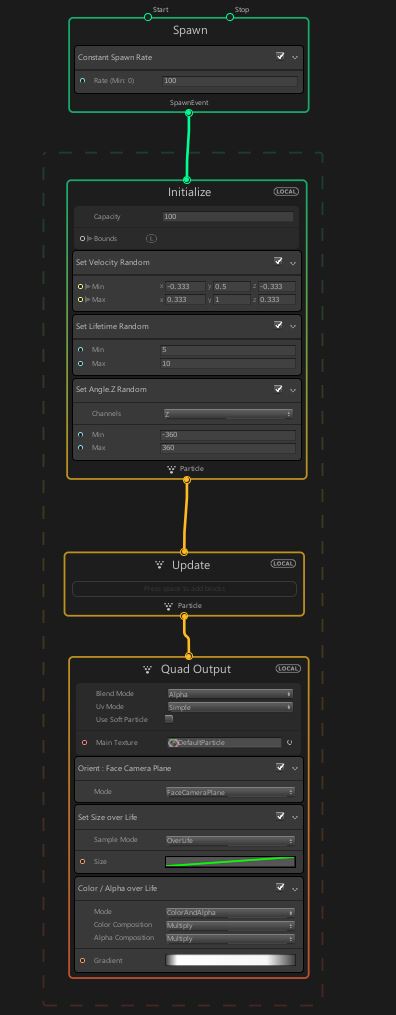

當我們打開VG，就會有基本上有必要的4大區塊，Spawn / Initialize / Update / Output

Spawn
粒子生產器，預設是每固定時間噴發N顆粒子，每個區塊空白處按右鍵可Create Block，新添增其他屬性。

Initialize
起始屬性，Capacity是總粒子量，預設還有 “Set Velocity Random(擾動亂數)" 跟 “Set Lifetime Random(粒子生命)" ，這些都可以右鍵移除或添增，這是VG源頭的例子設定，所有源頭參數都跟initalize有關連，包括顏色速度生命顏色 …等。

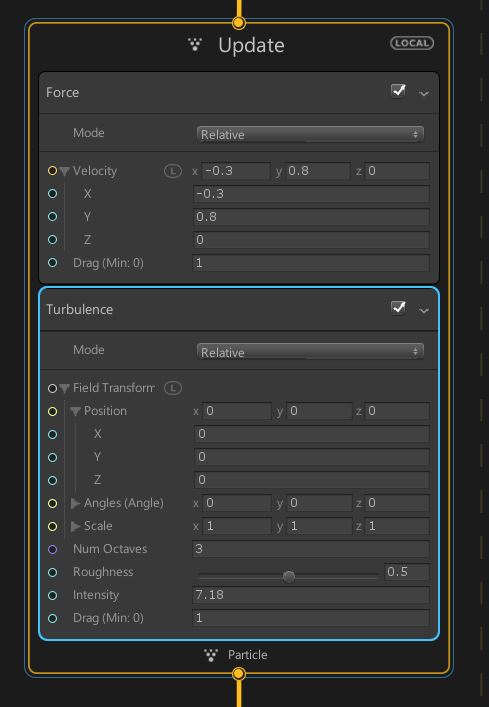

Update
跟C#的update一樣，他可以不一定必要，但如果每frame需要判斷他的顏色速度等各種屬性，就需要在裡面添加Block內容。

Output
所有最終要畫出來的東西，要從這欄設定，，Output種類也非常多元，有Quad Output/ Lit/ Line/ Point….等形式，依照想要的噴發型式來自定義匯出方式。

—————————————————————————————————————————-

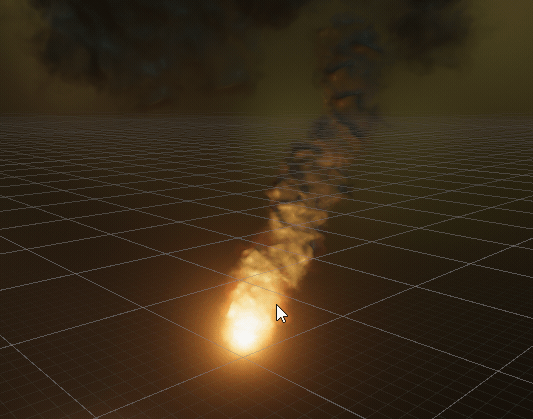

接下來用VG練習一個基本的煙霧噴發。

spawn噴發率 100

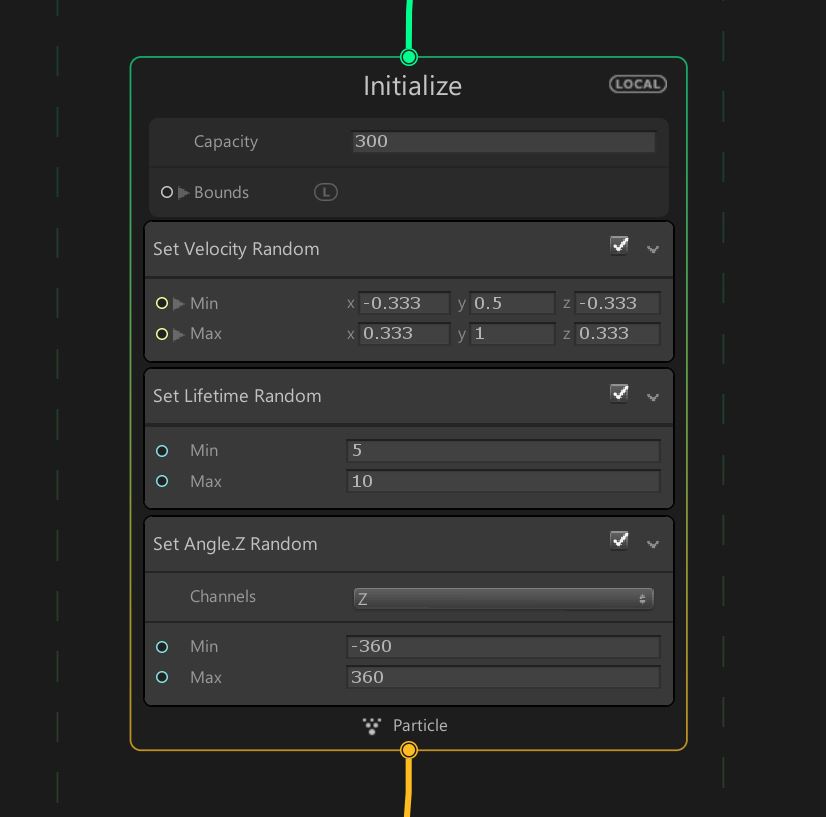

initiialize
capacity總量設500
為了讓每顆粒子面對攝影機角度，添加一個 Set Angle.Z Random，並讓他只針對Z軸做旋轉亂數

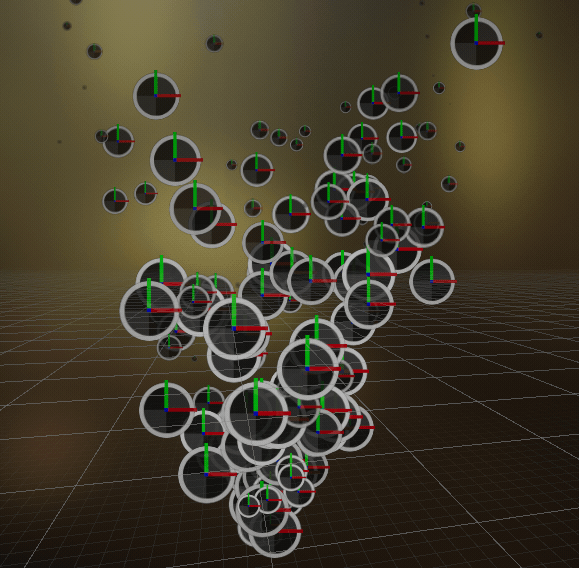

沒有設長這樣

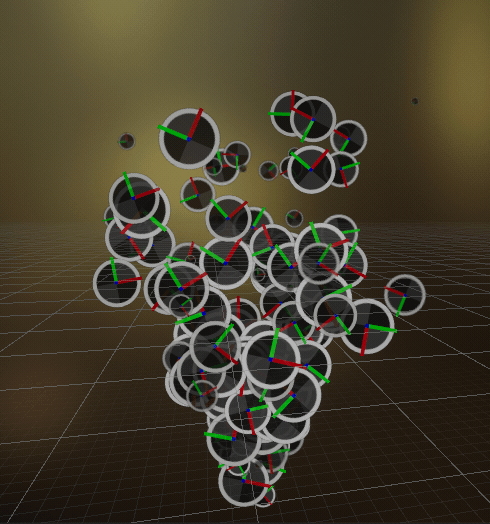

有設定 Set angle Z Random則是這樣，Z軸會亂數旋轉。

這個功能滿重要，尤其對於製作舊版，particle，想要讓粒子亂數就需要靠添加 Set angle Z Random 在 initiialize 。

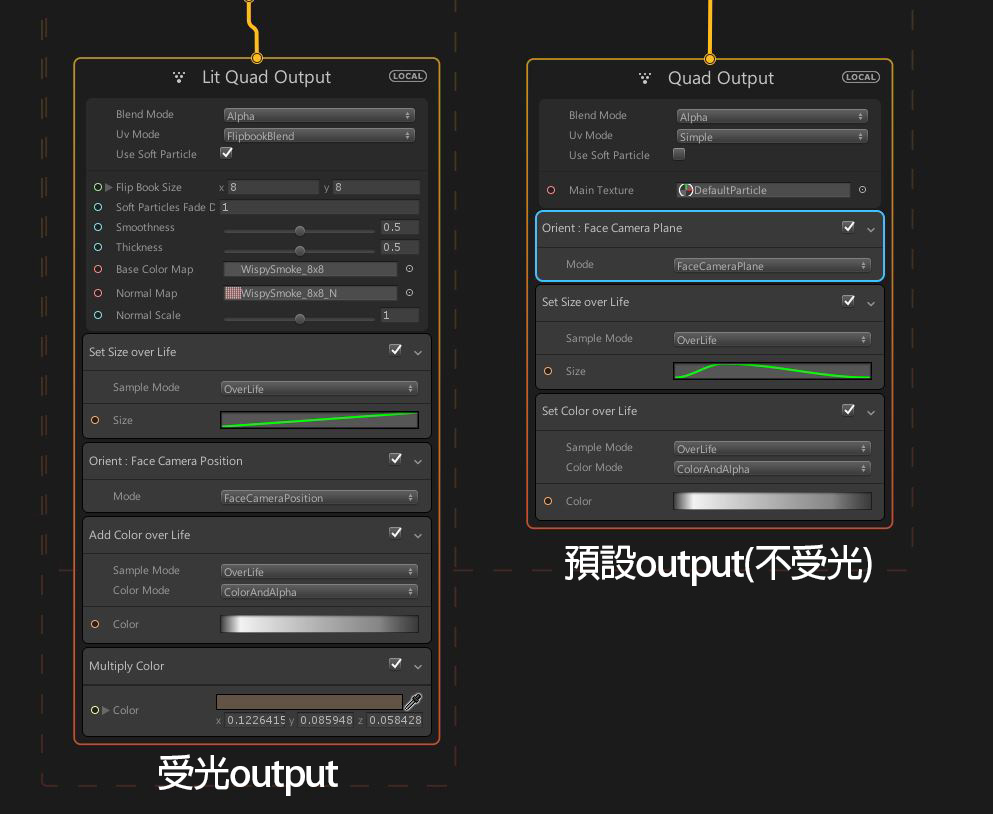

因為想要讓粒子能夠受光影響，再來我先把output從預設的Quad output 改成 Lit Quad output

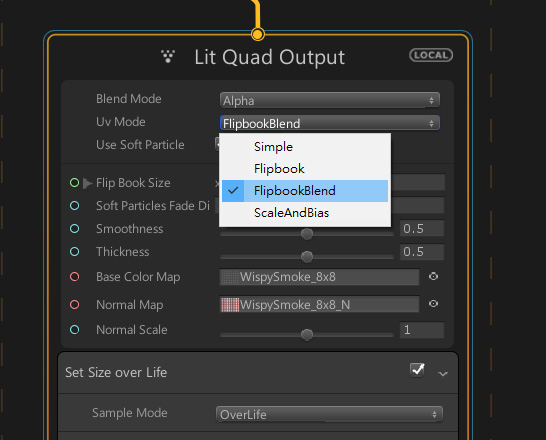

因為要使用連續貼圖撥放動態影像，在Uv Mode選項裡，把設定從Simple改成FlipbookBlend，就可以在下方設定貼圖的序列。

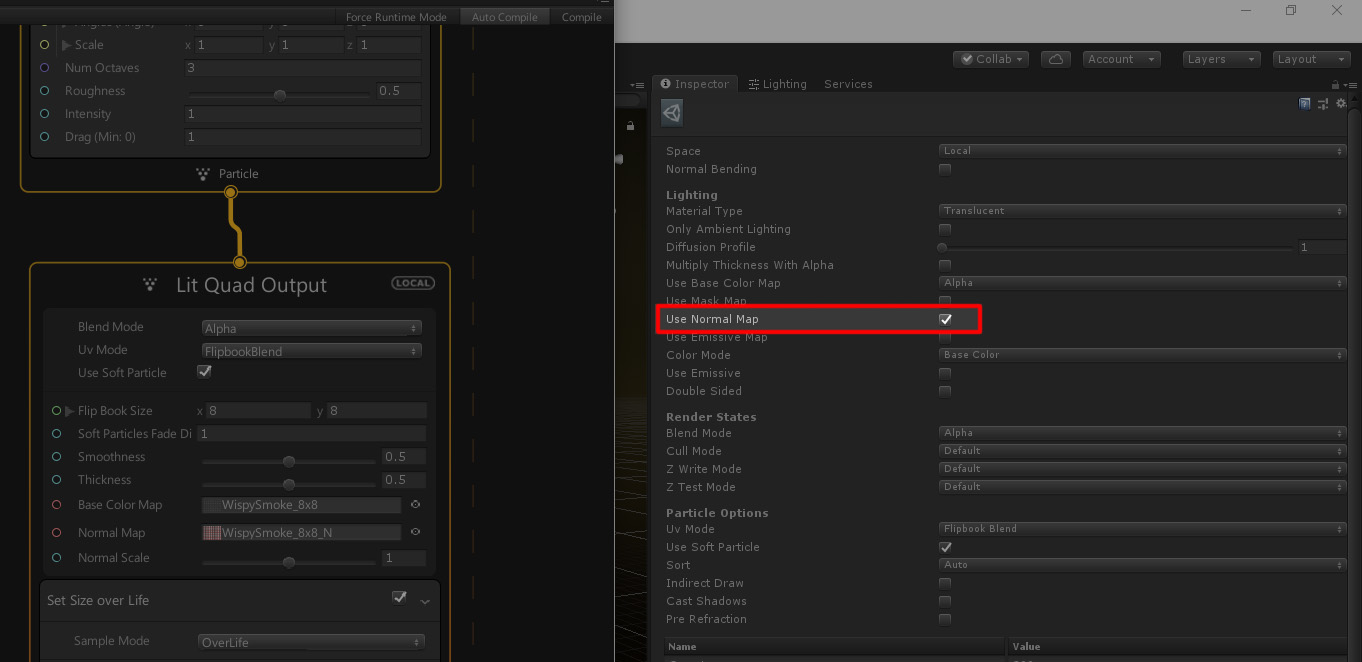

除了貼上一般的Base color Map，還需要一張Normal，我們先點選output，然後看Inspector，裡面有很多屬性內容可開關，常用包括 Use Base color map 看是要用哪種疊加模式，預設是Alpha；在這邊我們要用Noamal，所以把Use Normal map打勾，並且Material Type 從standard 改成Translucent。

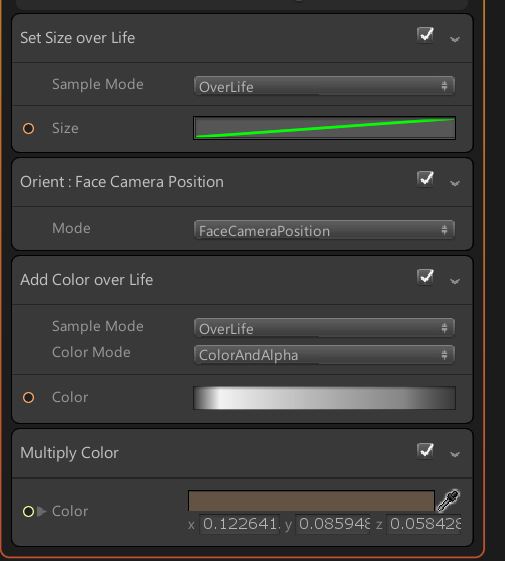

再來我筆記剩下幾項output參數
Orient: Face Camera Position(面相攝影機): 就是billboard的功能
Set size over life : 隨粒子生命影響大小，這邊我要讓他漸變大
Add color over life : 隨生命的顏色變化
Multiply Color: 色彩增值在原本的輸出顏色上
